高壓充氣柜適用于35kV輸配電系統,特別適用于對規范及牢靠性要求高,以及地下、高原.濱海區域等自然環境相對惡劣的場合。如:對牢靠性要求高的區域、工礦企業和變電站,城鄉電網制造與改造,城市地鐵,輕軌,高層建筑,高原變電站等制造工程。
1高壓充氣柜首要技術參數
額外電壓40.5kV;額外電流1250A;額外短路開斷電流25kA;額外短路關合電流(峰值)63kA;額外短時耐受電流25kA;額外峰值耐受電流63kA;額外短路持續時間4s;頹定絕緣水平:lmin工頻耐受電壓為對地、相間95kV,雷電沖擊耐受電壓為對地.相間185kV;分、合閘設備和鋪助回路的額外電源電壓:DC11ov,220v,AC220V;SF6額外壓力(20℃表壓》o.04MPa;外形規范800mmx2300mmx1570mm。
2高壓充氣柜結構

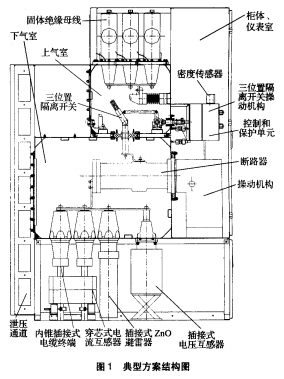

分兩個氣室(見圖1):上氣室裝有三方位阻隔開關(阻隔一接地組合成一體),下氣室裝有真空斷路器。上下氣室分別為用不銹鋼板焊接而成的密封箱體,內充有低壓力SF6氣體。密封箱體上預留的插座孔由插接式電纜終端完成進出線,預留的插座也可插接ZnO避雷器、電壓互感器等高壓元件(當預留的插座不需插接時則用專用的絕緣悶頭堵上)。
配用電流互感器、電壓互感器對一次主電路的電流、電壓進行檢測、維護與監督,經過操控和維護單元完成遙控,遙測、遙調(可運用數字化操控和維護單元)。環氧澆注穿芯式電流互感器、插接式電壓互感器與電流/電壓傳感器可任選。其他部分,如操動組織.操控和維護單元、氣室外的二次回路、電纜室.泄壓通道等仍置于大氣中,便于監督與維護。
3高壓充氣柜技術優勢
(1)高壓主電路的氣體絕緣技術和插接技術:對主電路電場進行了優化,以低壓力SF6氣體作絕緣介質;開發了內錐、外錐插接式電纜終端頭,插接式固體絕緣母線,選用硅橡膠絕緣的十字聯接套,端頭T形聯接套,插接式電壓互感器和避雷器。
(2)密封技術:選用了高壽數.高牢靠性的動密封;結構簡略、牢靠的靜密封。
(3)薄壁容器的焊接技術;運用新式結構.制造工藝.焊接技術,查驗辦法等生產出高規范精度、小焊接變形的薄不銹鋼板方箱形密封箱體。
(4)開斷技術:開宣告專用滅弧室。
(5)現代數字技術與軟件技術:操控和維護單元具有維護、操控、檢測、通訊、監測問題錄波和工作記載等功能。經過該單元監測斷路器、三方位阻隔開關的作業狀況及充氣殼體的SF6氣體壓力;操控?cái)嗦菲骱戏珠l和三方位阻隔開關操作,完成斷路器、三方位阻隔開關間的電氣聯鎖;檢測線路電流、電壓、能量、頻率等參數,記載問題信息;代替慣例二次側的繼電維護,完成智能化。
